抗壓彈性模量試驗
1 抗壓彈性模量應(yīng)按下列步驟進行試驗:

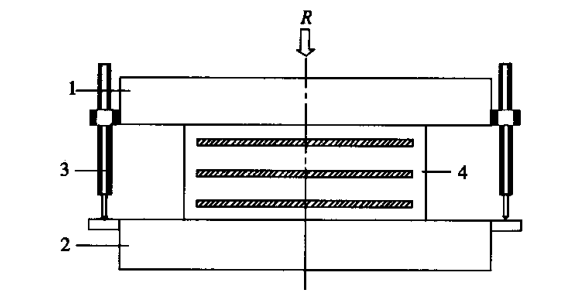

1一上承載板;2-下承載板;3一位移傳感器;4 支座試樣
a) 將試樣置于試驗機的承載板上，上下承載板與支座接觸面不得有油漬;對準(zhǔn)中心，精度應(yīng)小于1% 的試件短邊尺寸或直徑。緩緩加載至壓應(yīng)力為 L OM Pa且穩(wěn)壓后，核對承載板四角對稱安置的四只位移傳感器，確認無誤后，開始預(yù)壓;
b) 預(yù)壓。將壓應(yīng)力以(0.03 一0. 04) M Pa/s 速率連續(xù)地增至平均壓應(yīng)力 。= lom pa，持荷 2m in，然后以連續(xù)均勻的速度將壓應(yīng)力卸至1. OM Pa，持荷5min，記錄初始值，繪制應(yīng)力一應(yīng)變圖，預(yù)壓三次;
c) 正式加載。每一加載循環(huán)自1.0MPa開始，將壓應(yīng)力以(0.03一0. 04) MPa/s速率均勻加載至4M Pa，持荷2m in 后，采集支座變形值，然后以同樣速率每 2M Pa 為一級逐級加載，每級持荷2m in 后，采集支座變形數(shù)據(jù)直至平均壓應(yīng)力 。為止，繪制的應(yīng)力一應(yīng)變圖應(yīng)呈線性關(guān)系。然后以連續(xù)均勻的速度卸載至壓應(yīng)力為1.0MPa。 l0min后進行下一加載循環(huán)。加載過程應(yīng)連續(xù)進行三次;
d) 以承載板四角所測得的變化值的平均值，作為各級荷載下試樣的累計豎向壓縮變形△。，按試樣橡膠層的總厚度t。求出在各級試驗荷載作用下，試樣的累計壓縮應(yīng)變。
3 結(jié)果
每一塊試樣的抗壓彈性模量E，為三次加載過程所得的三個實測結(jié)果的算術(shù)平均值。但單項結(jié)果和算術(shù)平均值之間的偏差不應(yīng)大于算術(shù)平均值的3% ，否則應(yīng)對該試樣重新復(fù)核試驗一次，如果仍超過3% ，應(yīng)由試驗機生產(chǎn)廠專業(yè)人員對試驗機進行檢修和檢定，合格后再重新進行試驗。
